點將科技工程師于2019年3月份在昆山市綠化委員會對TRU樹木雷達檢測系統和Picus 3彈性波樹木斷層畫像診斷儀進行了培訓，過程進展順利，儀器順利完成驗收。

       一、TRU樹木雷達檢測系統是為檢測樹干內部腐朽和地下根系分布而設計的，它利用探地雷達技術對樹木進行無損掃描，可生成高分辨率圖像。系統有兩種獨立的檢測方法，分別用于檢測樹干的內部狀況及根系的實際分布。

       TRU樹木雷達使用的是900MHz高頻雷達，雷達波在樹干內部傳播時，如果遇到介電常數明顯差異的界面，雷達波發生反射，被接收器檢測到，數據經軟件計算分析后，得出介電常數差異部位的位置信息，即為木質異常區域。

       原位根系分布檢測是TRU樹木雷達檢測系統的優勢之一。正常的活根系含水量高于土壤，因此根系的介電常數與土壤存在差異，雷達波在穿透土壤的過程中，遇到根系時發生反射，從而可以確定根系分布的深度位置，對一棵樹的根系進行多圈掃描后，利用根系發育的拓?fù)鋵W(xué)特性，軟件可模擬出根系的三維結構，幫助研究人員作出正確的判斷。

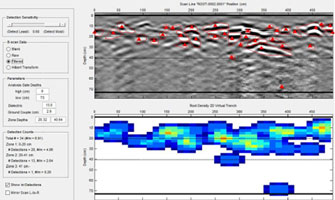

              根系分布圖                                  根系三維結構圖

(掃描半徑分別為2.5m、3.5m和5m；紅色、綠色和藍色分別代表0-30cm、30-50cm和50cm以下的根系)

       二、Picus 3彈性波樹木斷層畫像診斷儀用于檢測因蟲害或者自然衰退導致樹木木質腐爛情況，測量時將傳感器固定在預檢測的樹木上，使用專業設計的電子聲波錘敲擊每個檢測點，聲波在樹干內部傳播， 樹干內部的介質不同，聲波傳播的速度不同，進而可以判斷樹干內部的健康狀況。
